▌設備概述 / Product Overview

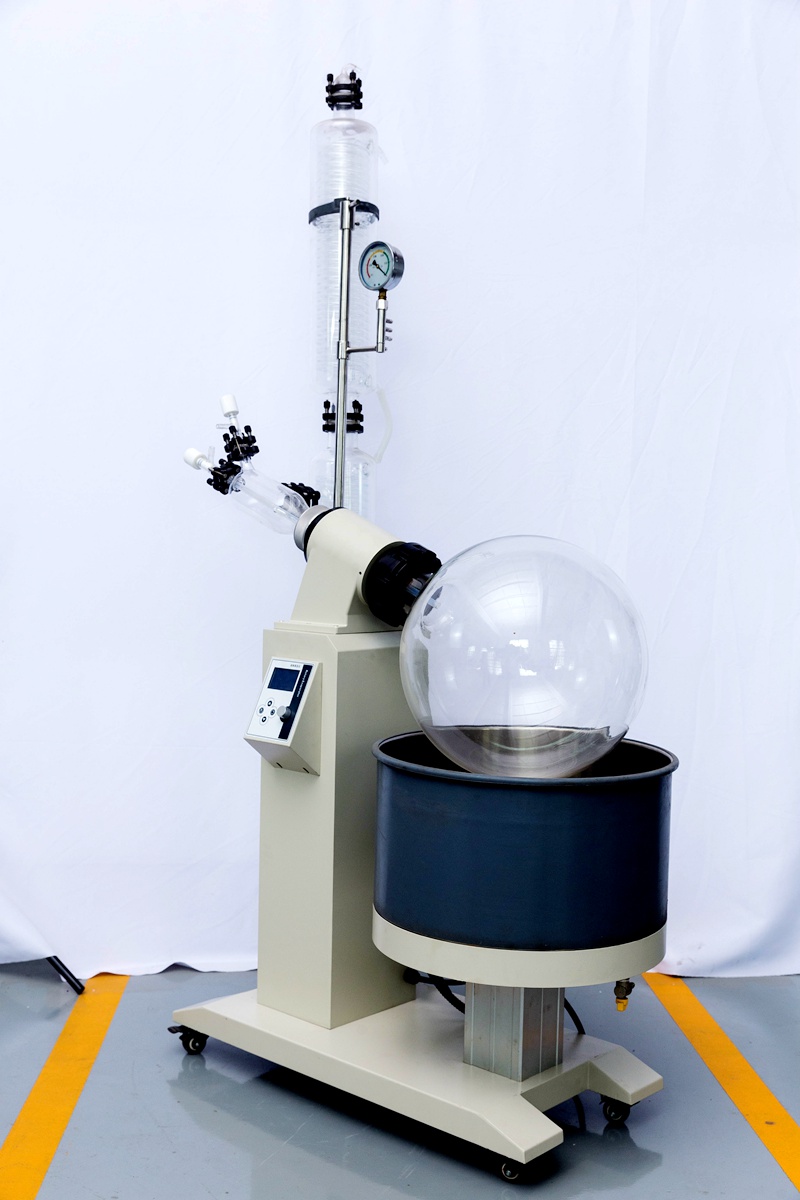

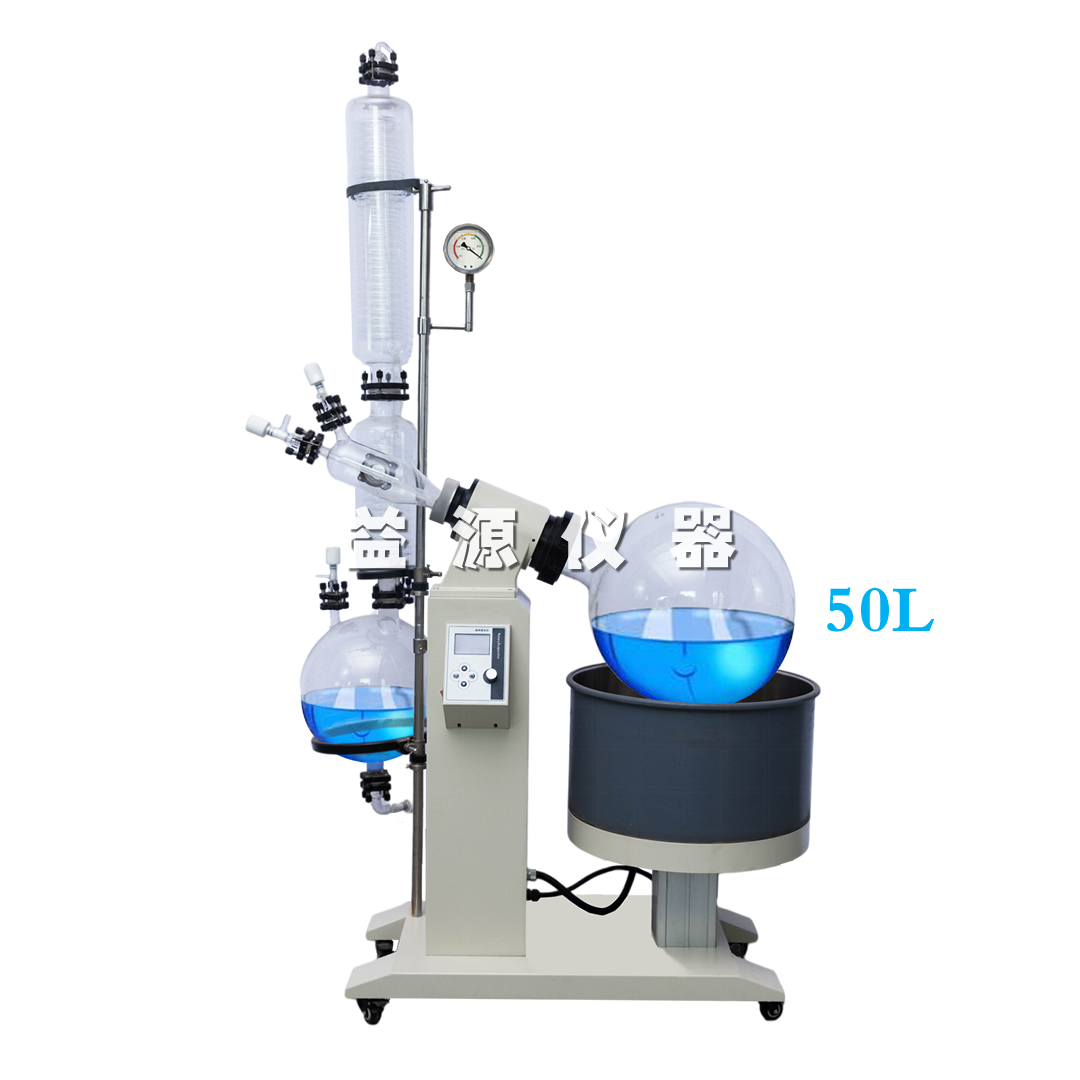

RE-1050雙冷凝旋轉蒸發儀是用無級調速使玻璃旋轉瓶恒速旋轉,物料在瓶壁形成大面積均勻薄膜,再由智能恒溫水浴鍋對旋轉瓶進行均勻加熱,在真空條件下高速蒸發,溶媒蒸氣經高效玻璃冷凝器冷卻,回收于收集瓶。RE-1050是我公司新款旋轉蒸發儀,有10L,20L,50L三款可供選擇。
旋轉蒸發器主要用于醫藥、化工和生物制藥行業的濃縮、結晶、干燥、分離及溶媒回收。其原理為:在真空條件下,恒溫加熱,使旋轉瓶恒速旋轉,物料在瓶壁形成大面積薄膜,高效蒸發。溶媒蒸汽經高效玻璃冷凝器冷卻,回收于收集瓶中,大大提高蒸發效率,特別選用于對高溫容易分解變性的生物制品的濃縮提純。
1、采用國際上好的EL氣密系統,能保持高真空度。氣液分離,無回流。

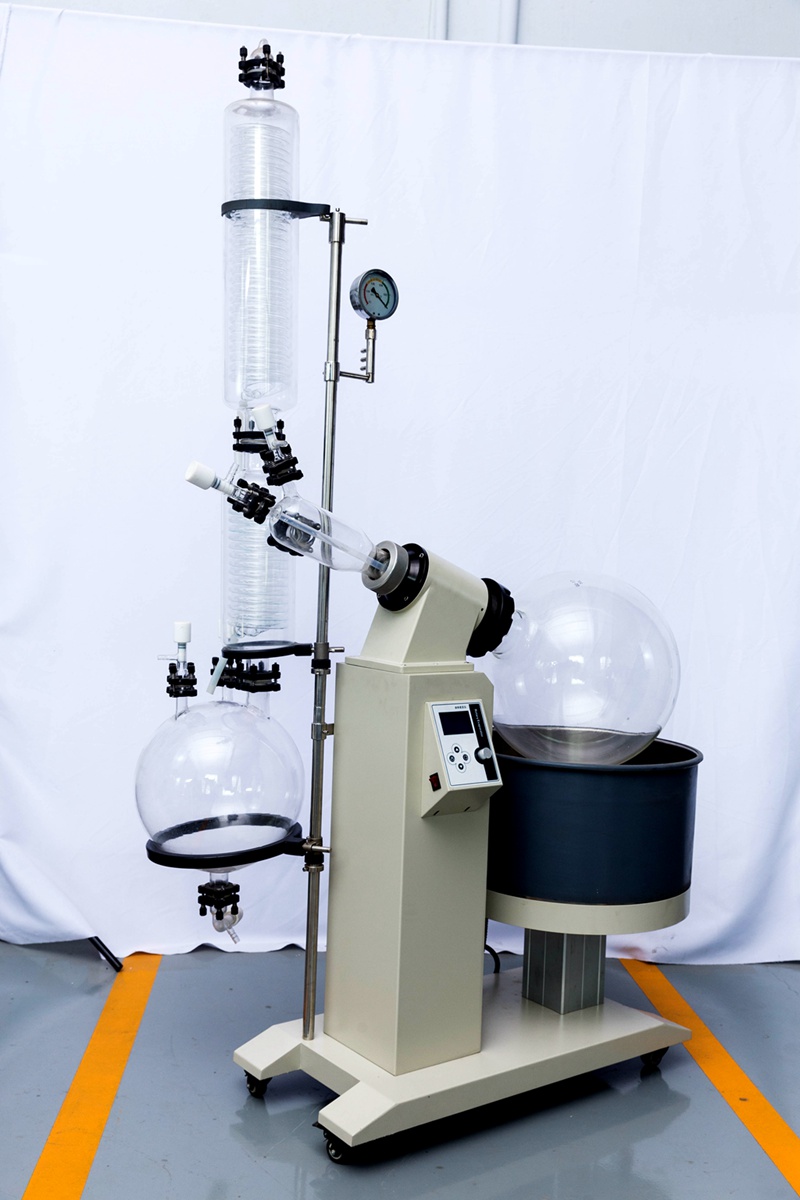

2、采用主副高效雙冷凝器,確保高回收率。
3、旋轉瓶用螺母聯接便于裝卸。
4、收集瓶下口有放液閥,回收溶媒十分快捷。
5、收集瓶于副冷凝器之間裝有真空止回閥,放液時不影響蒸發真空可連續進料。

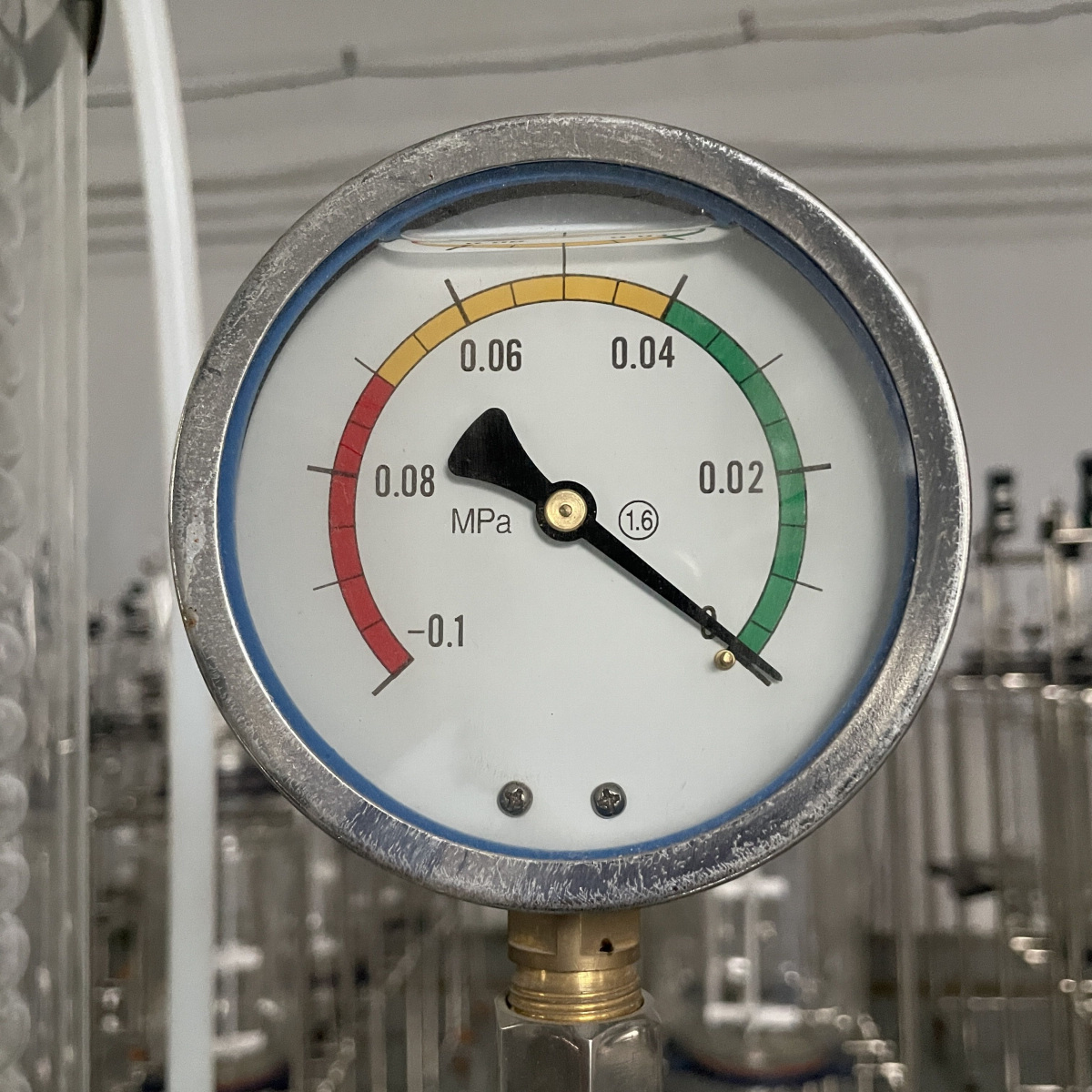

6、真空系統裝真空表,對低沸點物料可調節工作真空度。

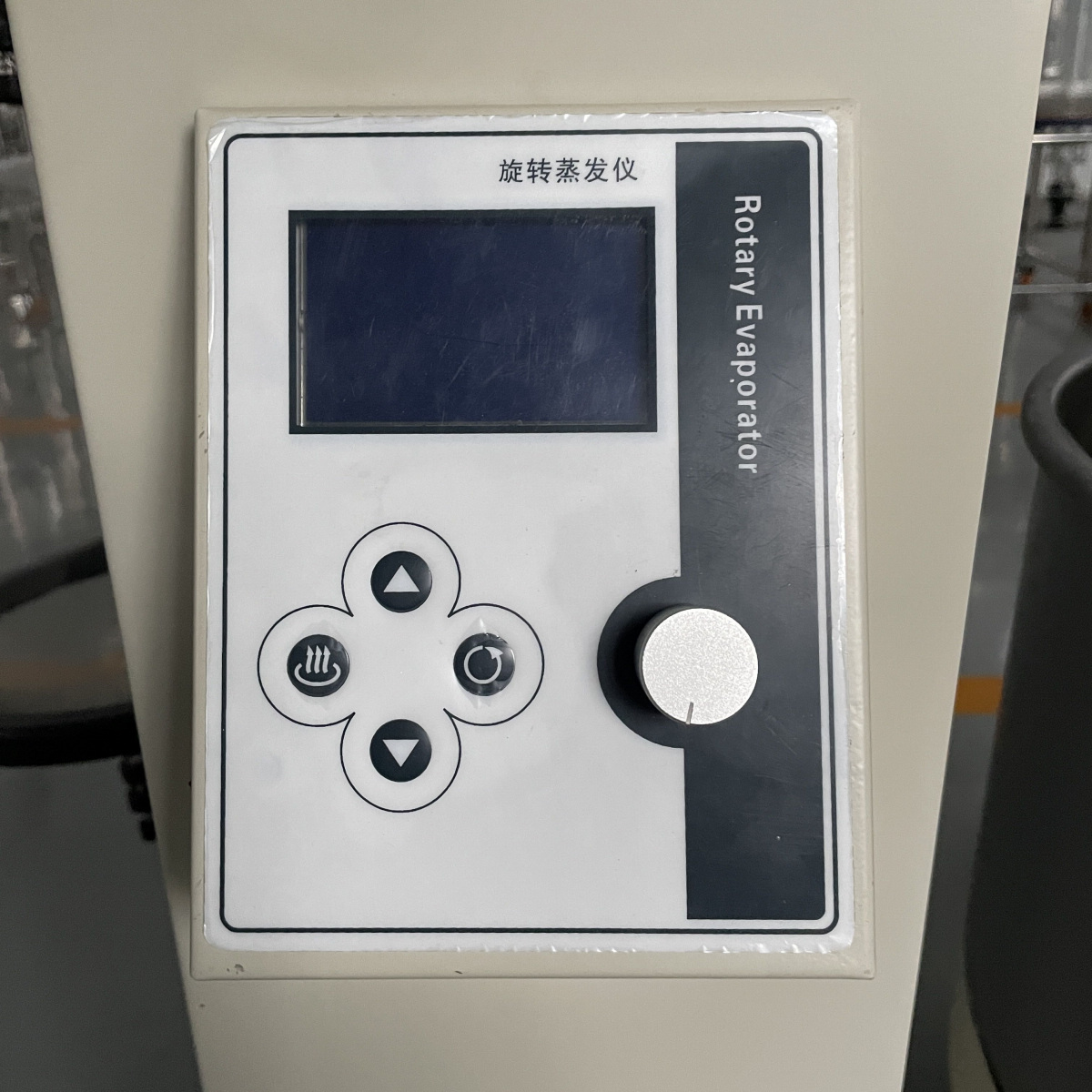

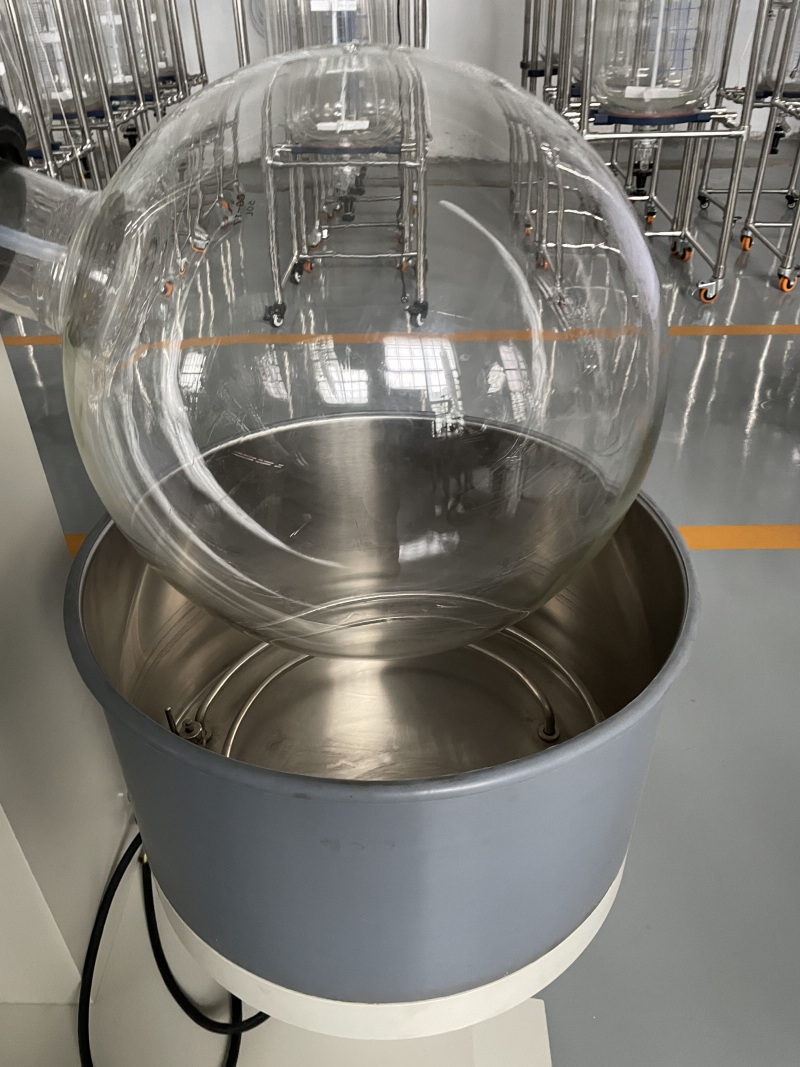

7、水浴鍋電子恒溫控制,并可手動上下升降。
8、結構合理,用料講究。機械結構大量采用不銹鋼和鋁合金件。玻璃部件全部都用耐高溫高硼硅玻璃。電器關鍵件進口,氟橡膠密封易損件全部用新國標,便于用戶采購更換,關鍵件進口。
型號 | R-1050 |
電壓頻率 | 220V/50HZ |
整機功率 | 6640W |
旋轉電機功率 | 100W1/5 |
升降電機功率 | 40W1/12.5 |
加熱功率 | 6500W |
真空度 | 0.095Mpa |
旋轉瓶容量 | 50LΦ470mm/Φ125法蘭口 |
收集瓶容量 | 20LΦ355mm/上Φ60法蘭口×Φ35法蘭口×2個×下Φ50法蘭口 |
旋轉速度 | 0-120rpm/min |
控溫范圍 | 室溫-180℃ |
控溫精度 | ±1℃ |
浴鍋升降行程 | 215mm |
冷凝器尺寸 | 主冷Φ160×835H(mm) 上Φ60法蘭口×下Φ80法蘭口 副冷Φ160×530H(mm) 上Φ80法蘭口×下Φ60法蘭口×側Φ60法蘭口 |
冷凝面積 | 1.44(0.95+0.49)㎡ |
導氣瓶 | 左Φ35法蘭口、上Φ35法蘭口、側Φ60法蘭口、右Φ70法蘭口 |
加料閥 | Φ35法蘭口、玻璃+四氟閥門、進料咀(寶塔接頭)外徑12mm |
多功能口 | Φ35法蘭口、玻璃+四氟閥門、玻璃咀(寶塔接頭)外徑12mm |
放氣閥 | Φ35法蘭口×2個、玻璃+四氟閥門、放氣咀(寶塔接頭) 外徑12mm |
放料閥 | Φ50法蘭口、側出料咀(寶塔接頭)外徑20mm、離地300mm |
真空抽氣頭 | Φ60法蘭玻璃抽氣頭 抽咀(寶塔接頭)外徑10mm |
冷凝盤管進出循環咀 | 寶塔接頭外徑16mm |
鍋膽尺寸容量 | Φ550×320H(mm)約76L |
整機占空間尺寸 | 1390×700×2300mm寬深高 |
機器凈重 | 97KG |
包裝尺寸 | 1230×630×1420mm 木箱1.1m3 |
包裝重量 | 142KG |
